استراتژی های کنترلی برای سیستم پمپاژ موازی با اینورترهای پمپ آب VFD چیست؟

در قلمرو سیستم‌های مدیریت سیال، نصب‌های پمپاژ موازی به دلیل توانایی خود در پاسخگویی مؤثر به تقاضای متغیر، کشش قابل توجهی به دست آورده‌اند. هنگامی که با درایوهای فرکانس متغیر (VFD) برای پمپ‌های آب یکپارچه می‌شوند، این سیستم‌ها حتی همه کاره‌تر و کارآمدتر می‌شوند. به‌عنوان یک تامین‌کننده اختصاصی اینورتر پمپ آب VFD، من هیجان‌زده هستم که به استراتژی‌های کنترل برای یک سیستم پمپاژ موازی مجهز به اینورترهای پمپ آب VFD بپردازم.

آشنایی با سیستم های پمپاژ موازی با VFD ها

سیستم های پمپاژ موازی شامل پمپ های متعددی هستند که در کنار هم برای تامین سیال به یک هدر مشترک کار می کنند. افزودن VFD ها امکان تنظیم سرعت پمپ را فراهم می کند که به نوبه خود میزان جریان و فشار آب پمپ شده را کنترل می کند. این انعطاف پذیری در کاربردهایی که تقاضا در آنها نوسان دارد، مانند شبکه های آبرسانی، سیستم های تهویه مطبوع و فرآیندهای صنعتی بسیار مهم است.

استراتژی های کنترل پایه

کنترل فشار ثابت

یکی از رایج ترین استراتژی های کنترل، کنترل فشار ثابت است. در این رویکرد، هدف حفظ فشار ثابت در سیستم بدون توجه به نرخ جریان است. VFD ها سرعت پمپ ها را بر اساس بازخورد فشار از سنسورهای نصب شده در سیستم تنظیم می کنند.

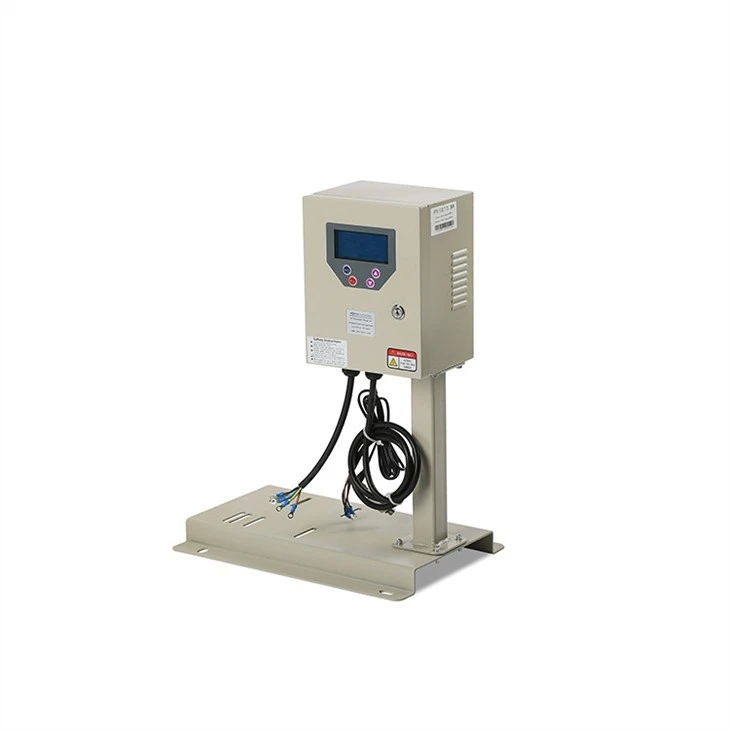

با افزایش تقاضا برای آب، فشار در سیستم شروع به کاهش می کند. VFD ها این تغییر را تشخیص داده و سرعت پمپ ها را برای بازگرداندن فشار تنظیم شده افزایش می دهند. برعکس، هنگامی که تقاضا کاهش می یابد، سرعت پمپ کاهش می یابد. این یک منبع فشار پایدار را تضمین می کند و همچنین به حفظ انرژی کمک می کند. به عنوان مثال، هنگامی که تقاضای کم در ساعات کم مصرف وجود دارد، پمپ ها با سرعت کمتری کار می کنند و انرژی کمتری مصرف می کنند. شما می توانید محصولات مناسب برای این استراتژی را در ما پیدا کنیداینورتر درایو با سرعت متغیر فشار ثابت پمپصفحه

جریان - کنترل به اشتراک گذاری

کنترل اشتراک جریان با هدف توزیع جریان مورد نیاز به طور مساوی بین پمپ های سیستم موازی است. این استراتژی به ویژه زمانی مفید است که تمام پمپ های سیستم یکسان باشند. دبی کل مورد نیاز سیستم محاسبه می شود و به هر پمپ سهم مساوی از این جریان اختصاص می یابد.

VFD ها سرعت پمپ را برای دستیابی به جریان مطلوب برای هر پمپ تنظیم می کنند. با انجام این کار، سایش و پارگی پمپ ها به طور یکنواخت توزیع می شود که می تواند طول عمر تجهیزات را افزایش دهد. به عنوان مثال، در سیستم موازی سه پمپ، اگر کل دبی مورد نیاز 3000 لیتر در دقیقه باشد، هر پمپ 1000 لیتر در دقیقه تنظیم می شود.

سرب - کنترل تاخیر

کنترل سرب شامل تعیین یک پمپ به عنوان پمپ سرب و بقیه به عنوان پمپ تاخیر است. پمپ سرب اولین پمپی است که راه اندازی می کند و سرعت خود را بر اساس نیاز سیستم تنظیم می کند. از آنجایی که تقاضا بیش از ظرفیت پمپ سرب است، پمپ های تاخیری یکی یکی راه اندازی می شوند.

هنگامی که تقاضا کاهش می یابد، پمپ های تاخیری به ترتیب معکوس متوقف می شوند. این استراتژی برای سیستم هایی مفید است که در آنها تفاوت قابل توجهی در سطوح تقاضا وجود دارد. به عنوان مثال، در یک ساختمان تجاری بزرگ، در ساعات کاری عادی، تنها پمپ سرب ممکن است برای تامین نیاز آب کافی باشد. با این حال، در ساعات اوج مصرف، مانند زمان ناهار یا بعد از کار، پمپ های تاخیر ممکن است برای پاسخگویی به تقاضای افزایش یافته فعال شوند.

استراتژی های کنترل پیشرفته

مدل - کنترل پیش بینی (MPC)

مدل - کنترل پیش بینی یک استراتژی پیشرفته است که از یک مدل ریاضی سیستم برای پیش بینی رفتار آینده استفاده می کند. کنترل کننده MPC برای بهینه سازی عملکرد سیستم پمپاژ موازی، عوامل مختلفی مانند وضعیت فعلی سیستم، تقاضای مورد انتظار و ویژگی های پمپ را در نظر می گیرد.

می تواند تغییرات تقاضا را پیش بینی کند و سرعت پمپ را بر این اساس قبل از تحت تاثیر قرار گرفتن فشار یا دبی در سیستم تنظیم کند. این منجر به عملکرد پایدارتر و کارآمدتر انرژی می شود. به عنوان مثال، اگر کنترل کننده MPC بر اساس داده های تاریخی و زمان روز افزایش تقاضا را پیش بینی کند، می تواند به تدریج سرعت پمپ ها را افزایش دهد تا از افت فشار ناگهانی جلوگیری شود.

کنترل تطبیقی

کنترل تطبیقی ​​برای تنظیم پارامترهای کنترل بر اساس ویژگی های متغیر سیستم طراحی شده است. در یک سیستم پمپاژ موازی، عواملی مانند سایش پمپ، تغییرات در شبکه لوله، یا تغییرات در خواص سیال می توانند بر عملکرد سیستم تأثیر بگذارند.

یک سیستم کنترل تطبیقی ​​به طور مداوم این تغییرات را نظارت می کند و الگوریتم کنترل را برای اطمینان از عملکرد بهینه اصلاح می کند. به عنوان مثال، اگر یک پمپ شروع به از دست دادن کارایی به دلیل سایش کند، سیستم کنترل تطبیقی ​​می تواند سرعت و توزیع بار را بین پمپ ها تنظیم کند تا عملکرد کاهش یافته را جبران کند.

مزایای اجرای استراتژی های کنترل صحیح

اجرای استراتژی های کنترل مناسب برای یک سیستم پمپاژ موازی با اینورترهای پمپ آب VFD چندین مزیت را ارائه می دهد.

بهره وری انرژی

با تنظیم دور پمپ بر اساس تقاضا، پمپ های کنترل شده VFD نسبت به پمپ های سرعت ثابت انرژی کمتری مصرف می کنند. برای مثال، توان مصرفی یک پمپ گریز از مرکز با مکعب سرعت آن متناسب است. بنابراین، حتی یک کاهش کوچک در سرعت می تواند منجر به صرفه جویی قابل توجهی در مصرف انرژی شود. این نه تنها هزینه های عملیاتی را کاهش می دهد، بلکه اثرات زیست محیطی مثبتی نیز دارد.

افزایش طول عمر تجهیزات

استراتژی های کنترل مناسب به کاهش استرس پمپ ها کمک می کند. به عنوان مثال، کنترل فشار ثابت از فشار بیش از حد جلوگیری می کند و کنترل اشتراک جریان، بار را به طور مساوی توزیع می کند. این امر سایش و پارگی پمپ ها، یاتاقان ها و سایر اجزا را کاهش می دهد و منجر به طول عمر بیشتر تجهیزات می شود.

بهبود قابلیت اطمینان سیستم

با استراتژی‌های کنترل پیشرفته مانند MPC و کنترل تطبیقی، سیستم می‌تواند تغییرات غیرمنتظره در تقاضا یا شرایط سیستم را بهتر مدیریت کند. این امر قابلیت اطمینان منبع آب را بهبود می بخشد و خطر خرابی سیستم را کاهش می دهد.

انتخاب استراتژی کنترل مناسب

انتخاب استراتژی کنترل مناسب به عوامل متعددی از جمله ماهیت کاربرد، ویژگی های پمپ ها و مشخصات تقاضای مورد انتظار بستگی دارد.

برای کاربردهایی که فشار پایدار حیاتی است، مانند سیستم تامین آب ساختمان های مرتفع، کنترل فشار ثابت ممکن است بهترین انتخاب باشد. کنترل اشتراک جریان برای سیستم هایی با پمپ های یکسان و تقاضای نسبتا یکنواخت مناسب است. کنترل سرب - تاخیر برای سیستم هایی با نوسانات زیاد تقاضا ایده آل است.

اگر مطمئن نیستید که کدام استراتژی کنترل برای سیستم پمپاژ موازی شما مناسب است، ماکنترل کننده ولتاژ ثابت پمپ فرکانس متغیرمی تواند انعطاف پذیری و هوش را برای انطباق با شرایط مختلف فراهم کند. علاوه بر این، مااینورتر پمپ آبمحصولات به گونه ای طراحی شده اند که با انواع استراتژی های کنترلی کار کنند.

نتیجه گیری

در نتیجه، استراتژی‌های کنترل برای یک سیستم پمپاژ موازی با اینورترهای پمپ آب VFD نقش مهمی در بهینه‌سازی عملکرد، بهره‌وری انرژی و قابلیت اطمینان سیستم دارند. به عنوان یک تامین کننده اینورتر پمپ آب VFD، من اهمیت ارائه راه حل های مناسب برای کاربردهای مختلف را درک می کنم.

چه به دنبال ارتقاء یک سیستم پمپاژ موازی موجود یا نصب یک سیستم جدید باشید، ما می توانیم تخصص و محصولاتی را برای رفع نیازهای شما ارائه دهیم. اگر علاقه مند به کسب اطلاعات بیشتر در مورد محصولات ما یا بحث در مورد بهترین استراتژی کنترل برای برنامه خاص خود هستید، توصیه می کنیم برای مشاوره دقیق با ما تماس بگیرید. تیم کارشناسان ما آماده کمک به شما در اتخاذ آگاهانه ترین تصمیم و تضمین موفقیت پروژه شما هستند.

مراجع

• Karassik, IJ, Messina, JP, Cooper, PT, & Heald, CC (2008). راهنمای پمپ. مک گراو - هیل حرفه ای.
• Chiasson، JN (2005). مدل سازی و کنترل با کارایی بالا ماشین های الکتریکی. وایلی - بین علوم.
• Hänggi، C.، & Sunder، K. (2018). سیستم های پمپ مهم: انرژی - سیستم های پمپاژ کارآمد. مرکز بهره وری انرژی.
